乙醇檢測流加控制器

詳細產品介紹及技術參數

一．概述

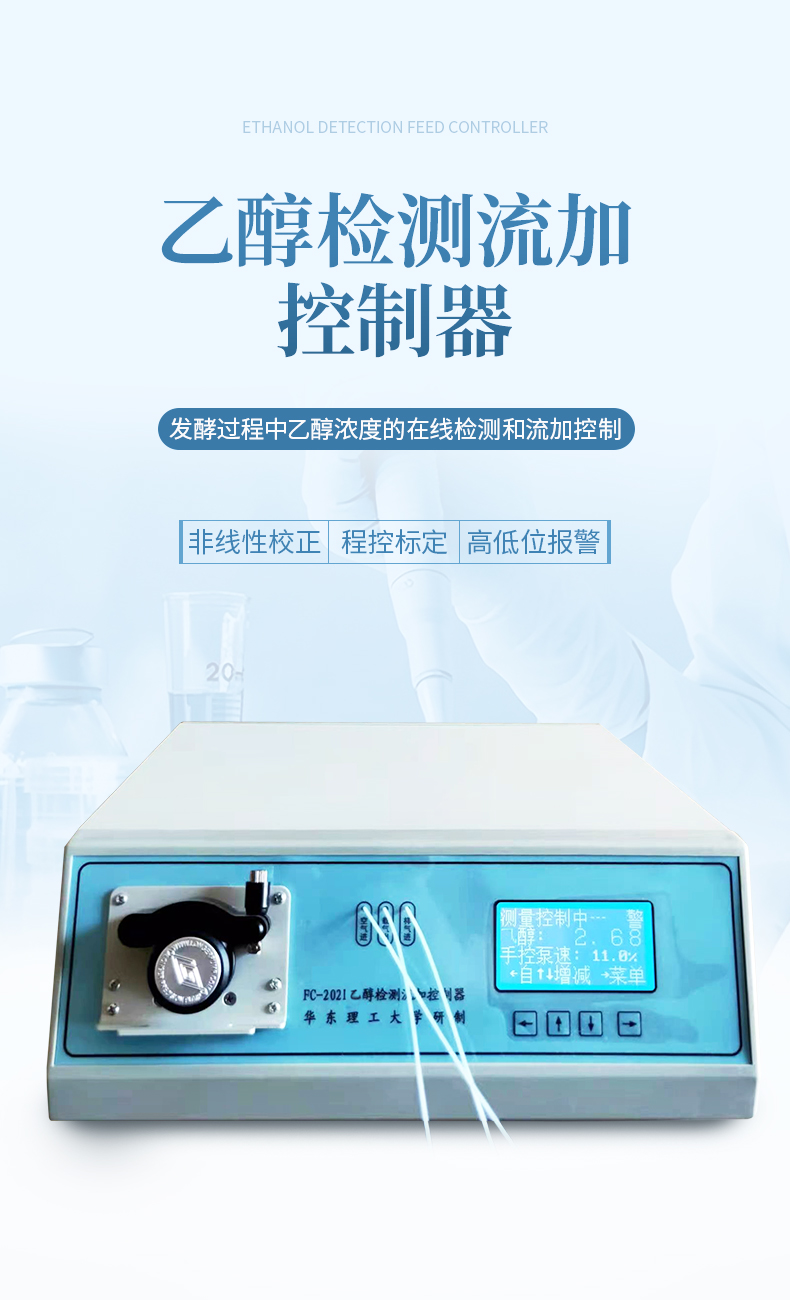

FC2021型乙醇檢測流加控制器是由單片微型計算機控制的智能化儀表。主要用于發酵過程中乙醇濃度的在線檢測和流加控制。

工作原理：

壓縮空氣(載氣)經由膜透器流過時，發酵液中的乙醇透過不銹鋼絲網增強的高分子膜，匯入到載氣流中，并被載氣帶至檢測傳感器轉換為電信號，檢測電信號經電子線路放大，由機內微型計算機計算測量結果，并進行PID運算，測量值和控制值送至顯示窗顯示，并在兩個模擬信號輸出口輸出4-20mA模擬信號，用于外接記錄儀記錄過程乙醇變化曲線和對料液流加蠕動泵轉速進行控制，達到發酵過程乙醇濃度在線檢測和控制目的。

功能特點：

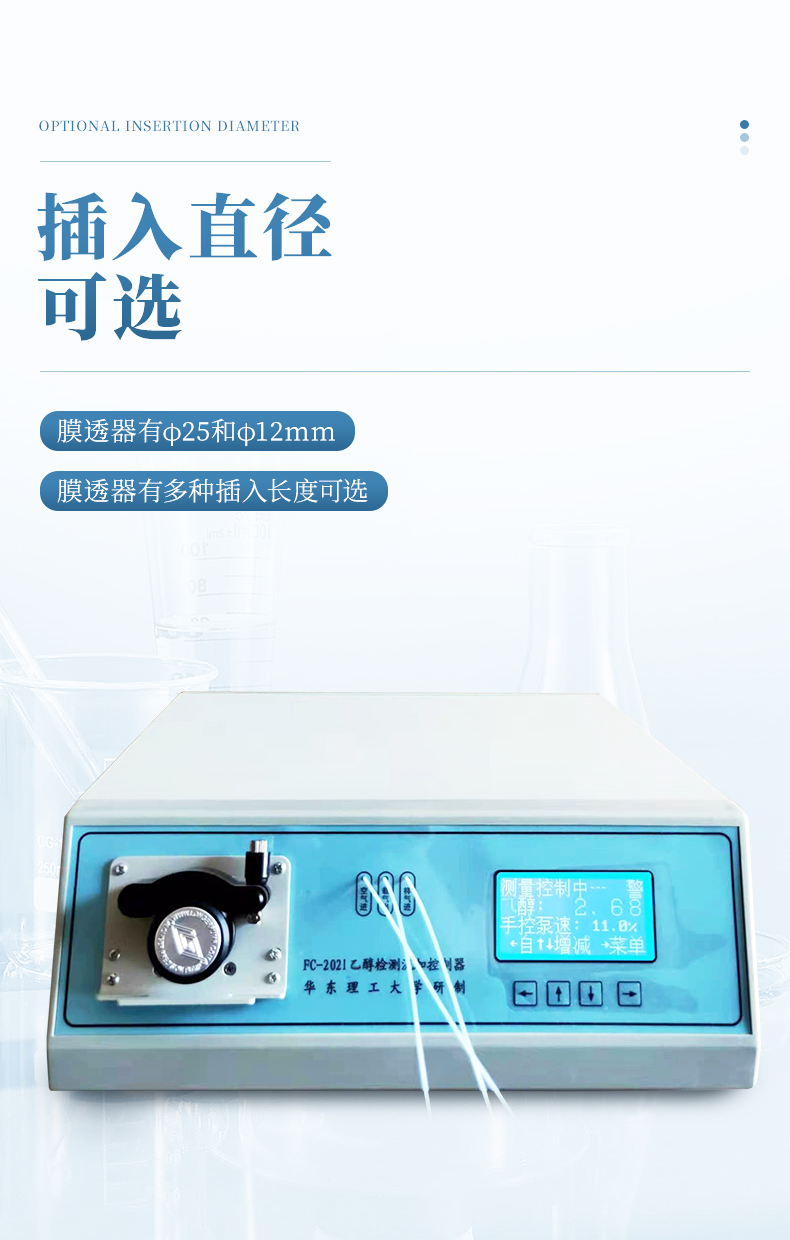

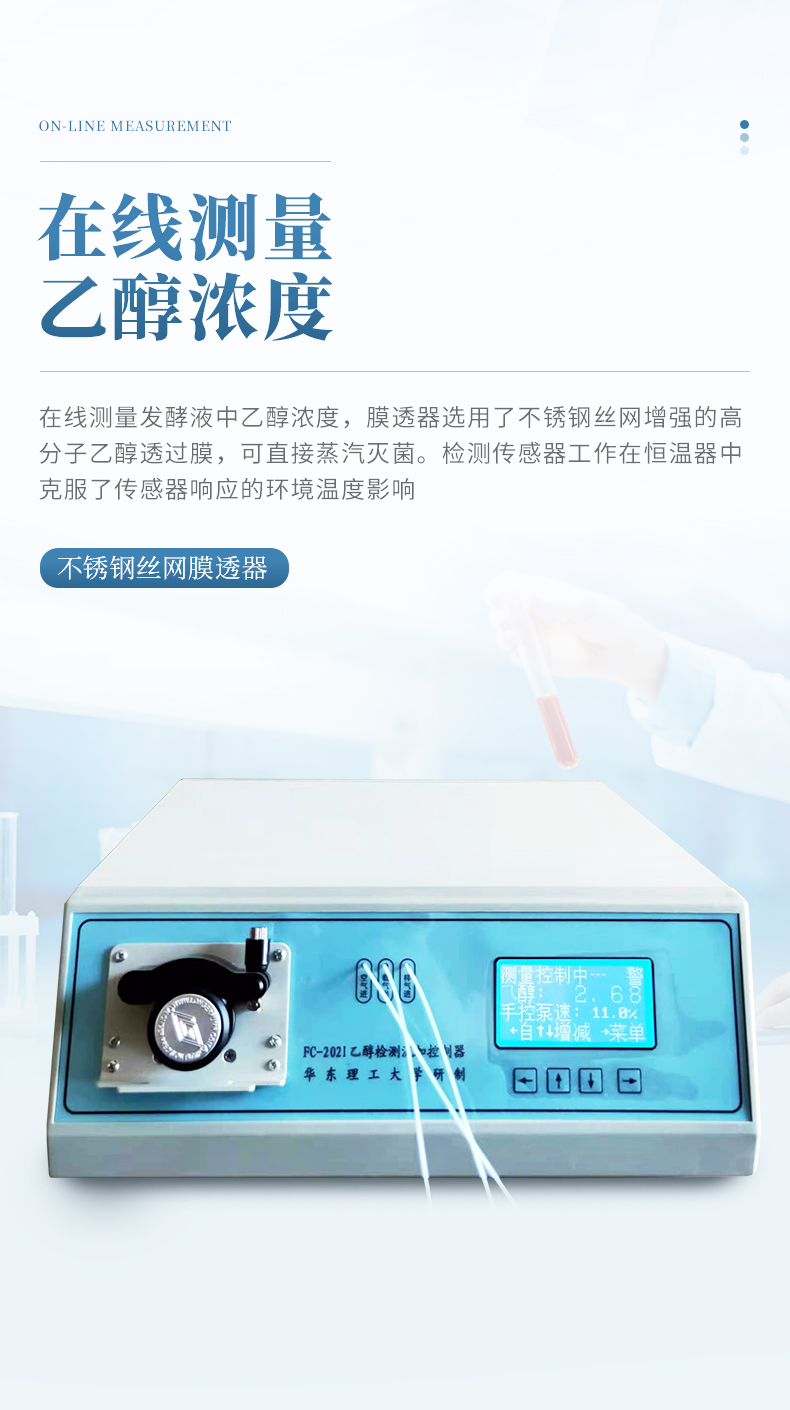

在線測量發酵液中乙醇濃度，膜透器選用了不銹鋼絲網增強的高分子乙醇透過膜，可直接蒸汽滅菌。檢測傳感器工作在恒溫器中，克服了傳感器響應的環境溫度影響。膜透器有φ25和φ12mm

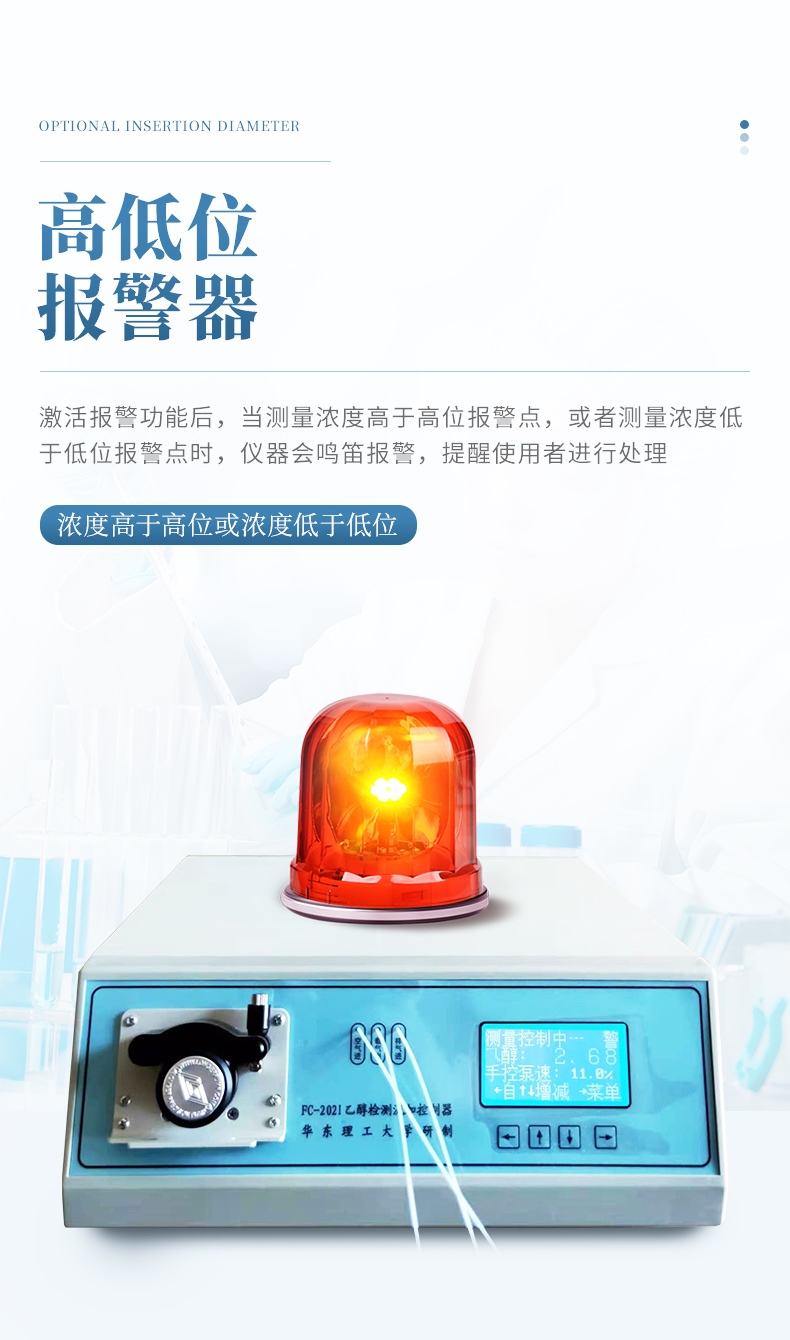

插入直徑可選，各種插入直徑的膜透器有多種插入長度可選。儀器具有非線性校正，程控標定，高低位報警，兩級密碼保護重要數據和菜單組態等功能。

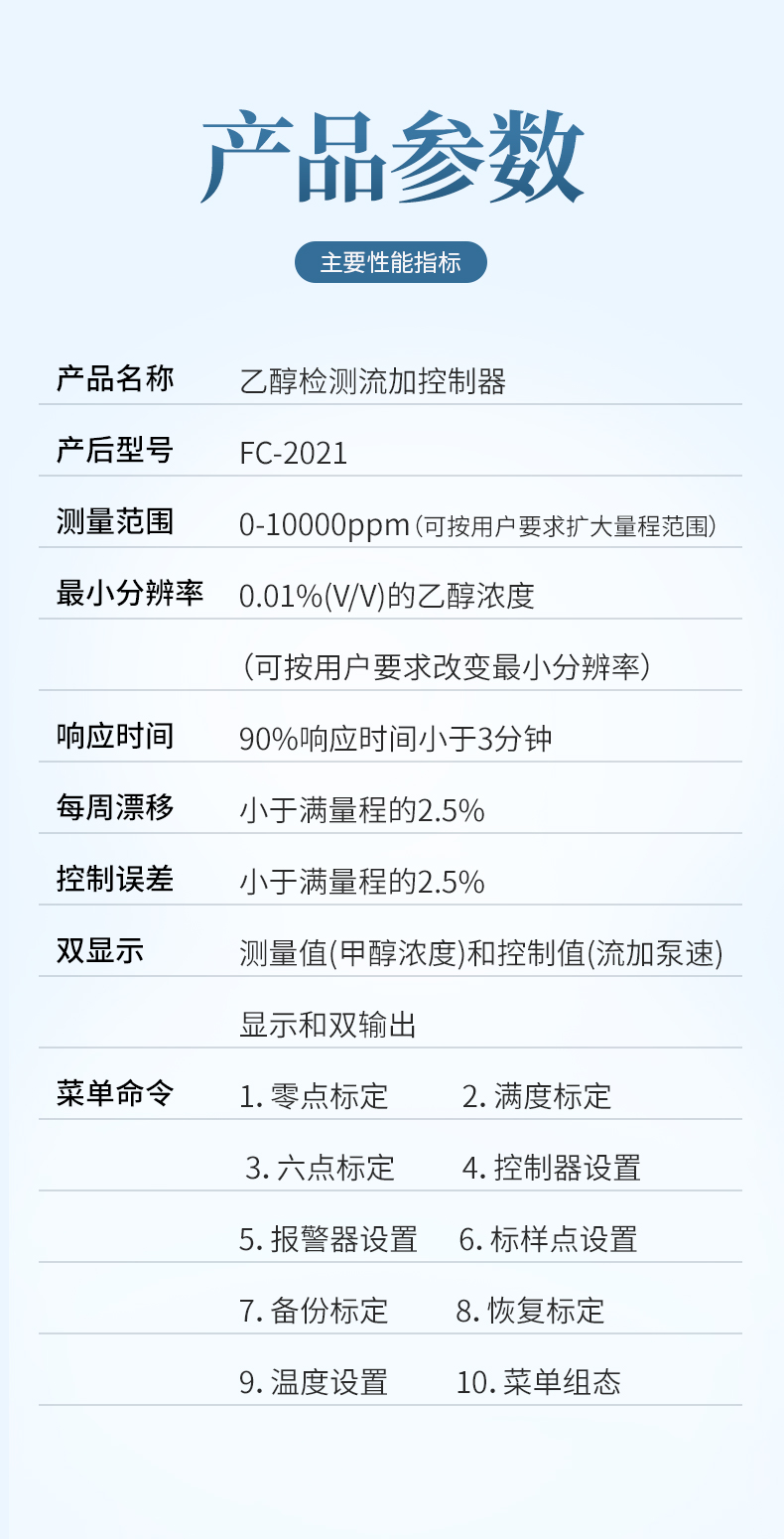

主要性能指標：

測量范圍0-10000ppm（可按用戶要求擴大量程范圍），最小分辨率為0.01%(V/V)的乙醇濃度（可按用戶要求改變最小分辨率），90%響應時間小于3分鐘，每周漂移小于滿量程的2.5%，控制誤差小于滿量程的2.5%。儀器為測量值(乙醇濃度)和控制值(流加泵速)顯示和雙輸出；測量值(乙醇濃度)和控制值(流加泵速)。

二．儀器的連接：

氣路的連接

主儀器前面板上有三個細塑料管頭；一是空氣進（氣管），它應連接到膠管空氣蠕動泵的出口，如果室內空氣較臟（含有乙醇）用一長導管連接膠管空氣蠕動泵的進氣管從室外取氣。另有兩個管頭是連接膜透器的，一為載氣出（氣管）另一為樣氣進（氣管），為防止漏氣，可在內插的連接管口外壁涂少許真空密封硅脂。連接完畢應仔細檢查保證正確無誤。

主儀器后面板上也有三個細塑料管頭；一個短的管頭是廢氣排放管。另兩個管頭是連接變色硅膠干燥吸附瓶的，這兩個管子分別插入變色硅膠干燥吸附瓶的變色硅膠上層和底層處。廢氣排放管可以用來檢查儀器氣路連接是否密閉，當把廢氣排放管插入水中時應當有氣泡冒出，如果無氣泡冒出，表明儀器氣路連接有漏氣處，應當仔細檢查排除之。注意廢氣排放管不要一直插在水中，以防關機后內部溫度降低氣體收縮而把水吸入儀器內導致儀器損壞。

電路的連接

儀表后面有兩對模擬信號接口，從后面看去，左邊一對為4-20mA直流控制信號用來連接流加蠕動泵，其信號大小正比于顯示窗顯示的泵速值。右邊一對為4-20mA直流測量信號用來接記錄儀，其信號大小正比于顯示窗顯示的乙醇濃度測量值。這兩對模擬信號接口紅色端子為正極。儀表背后還有一220V交流電源接插口和保險絲座。
