植物冠層監測儀

一．簡介與原理：

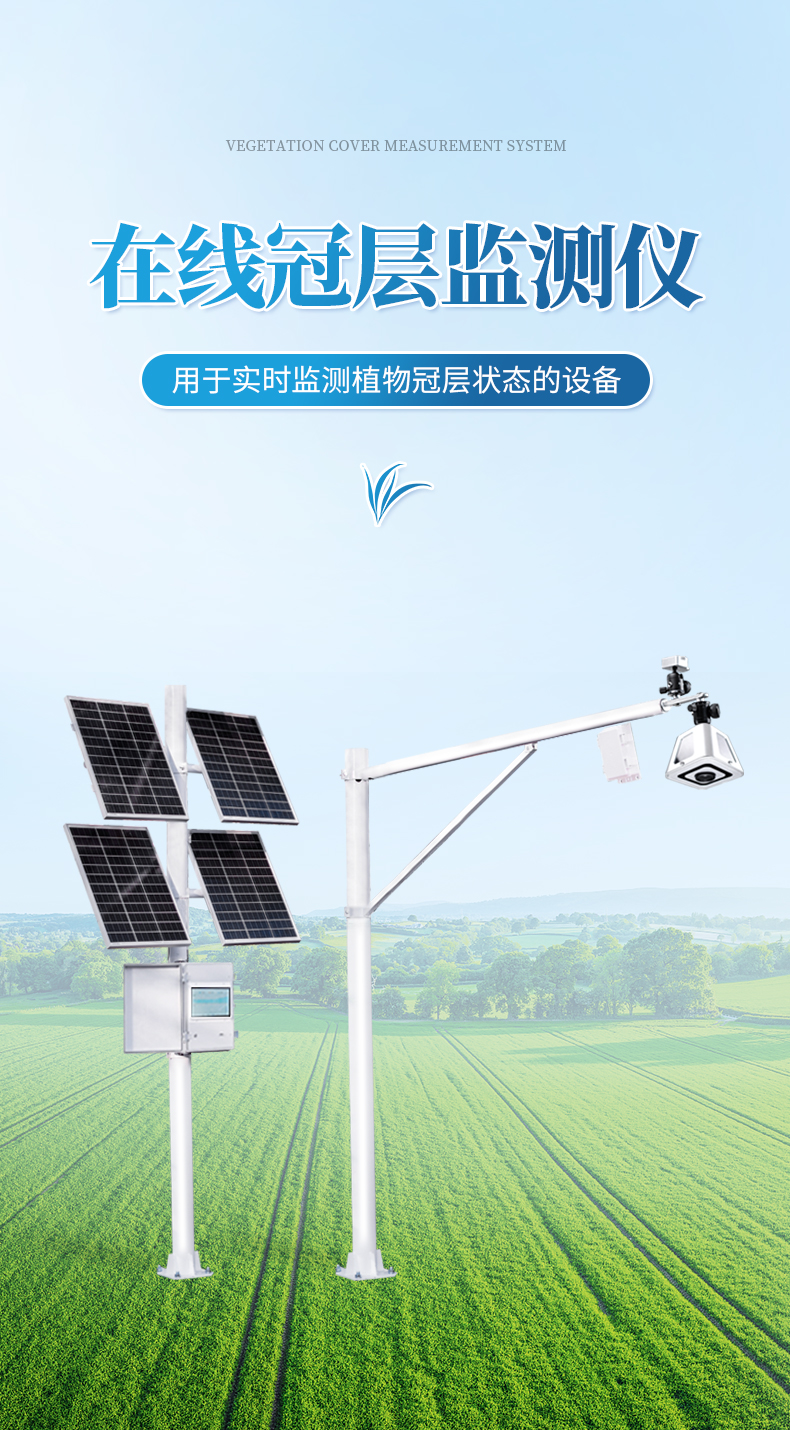

在線植物冠層監測儀是一款用于實時監測植物冠層狀態的設備，利用鏡頭成像測量植物冠層數據，通過冠層孔隙率的測定，計算出冠層結構參數；這是目前世界上各種冠層儀一致采用的原理，該方法是各類方法中精確、省力、省時、快捷方便的方法。為指導田園合理施肥、現代化農場高效管理提供可靠的科學依據，廣泛應用于農業、林業、植物等科學研究和生產指導。

二、結構組成：

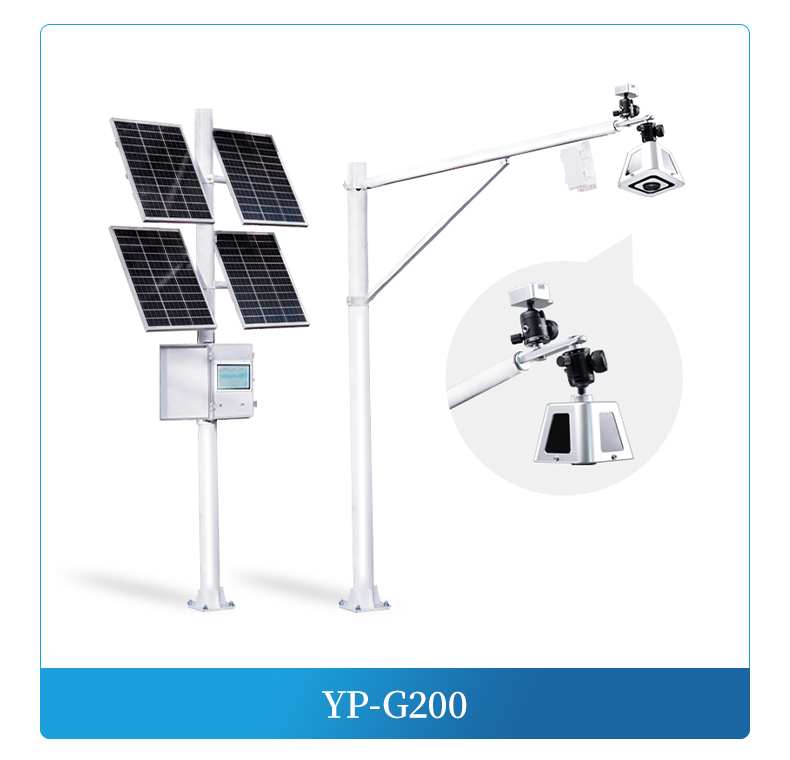

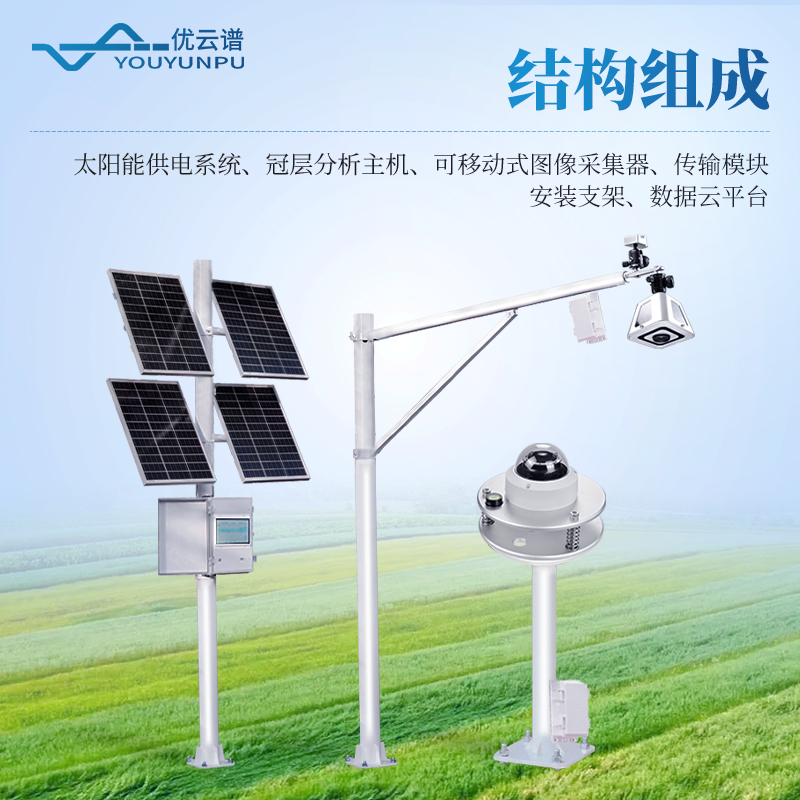

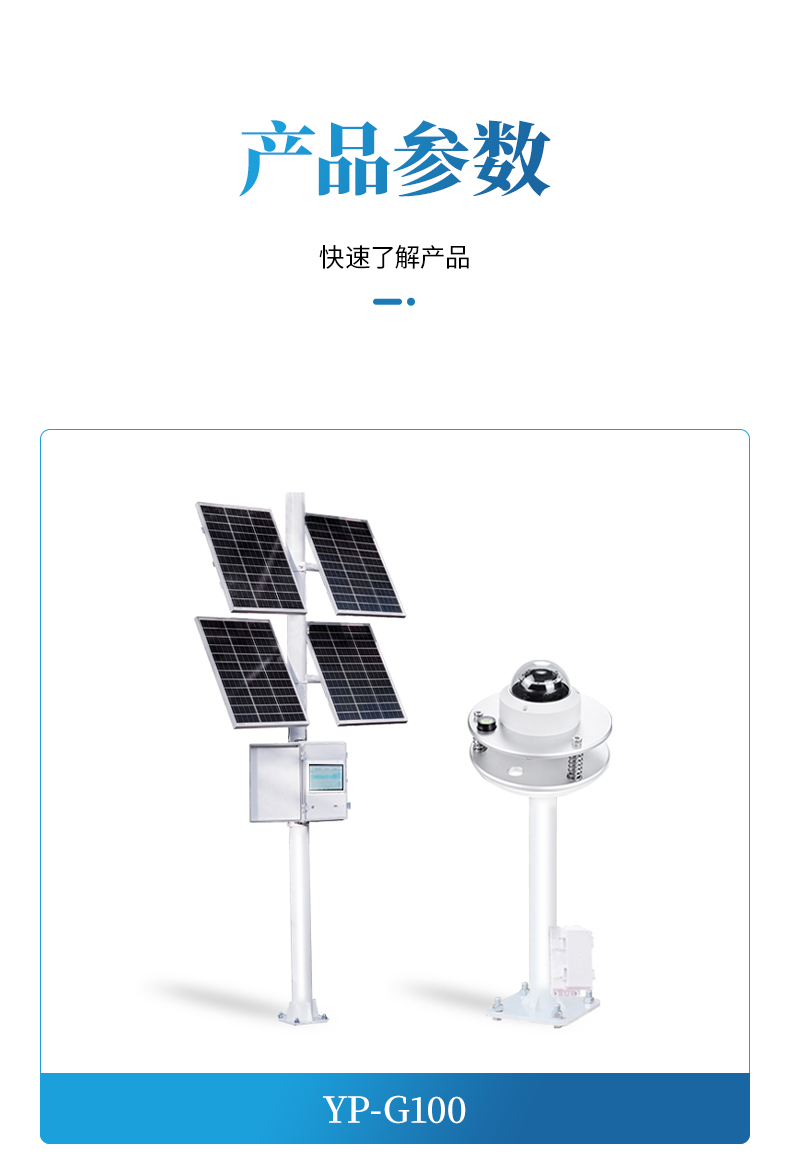

太陽能供電系統、冠層分析主機、可移動式圖像采集器（含100°鏡頭）、傳輸模塊、安裝支架、數據云平臺

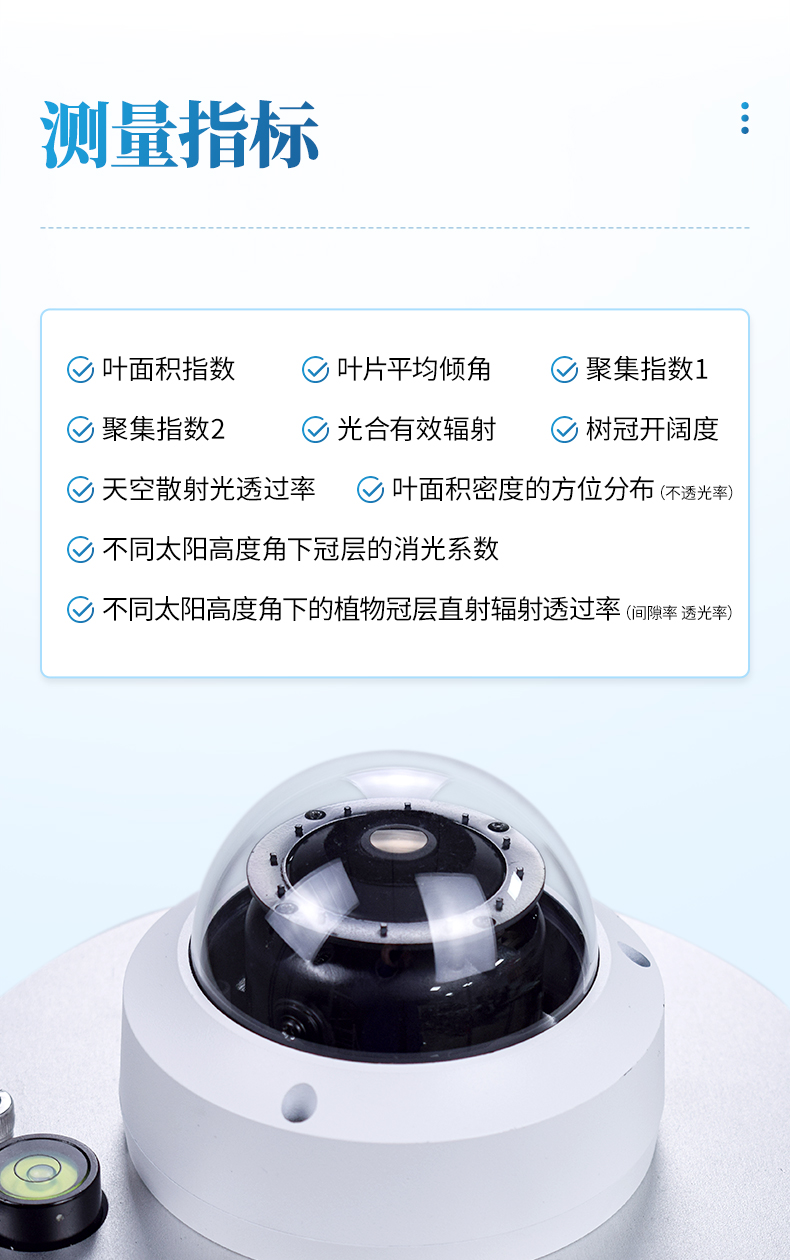

三. 測量指標：

葉面積指數

葉片平均傾角

聚集指數1

聚集指數2

樹冠開闊度

天空散射光透過率

不同太陽高度角下的植物冠層直射輻射透過率（間隙率 透光率）

不同太陽高度角下冠層的消光系數

葉面積密度的方位分布（不透光率）

光合有效輻射（PAR）

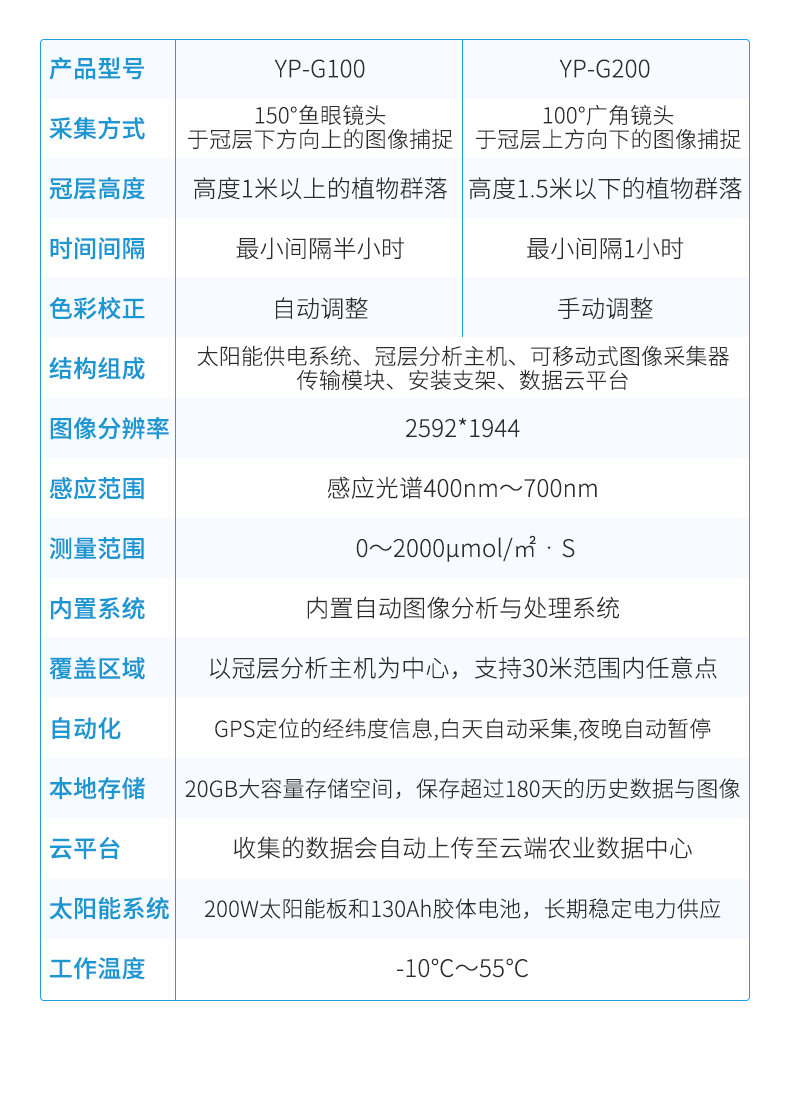

四．技術規格：

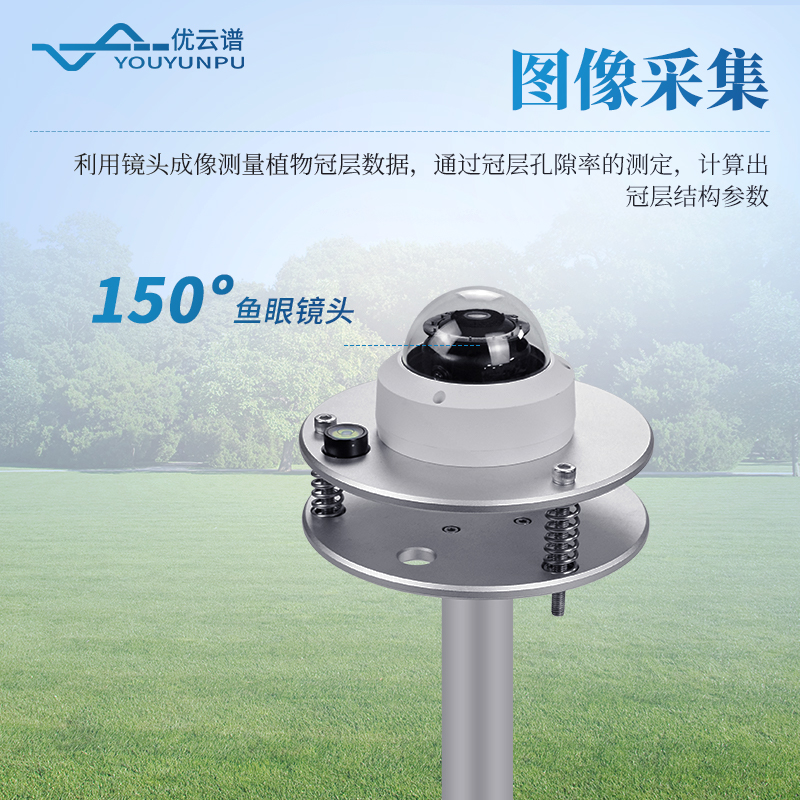

1、圖像采集:

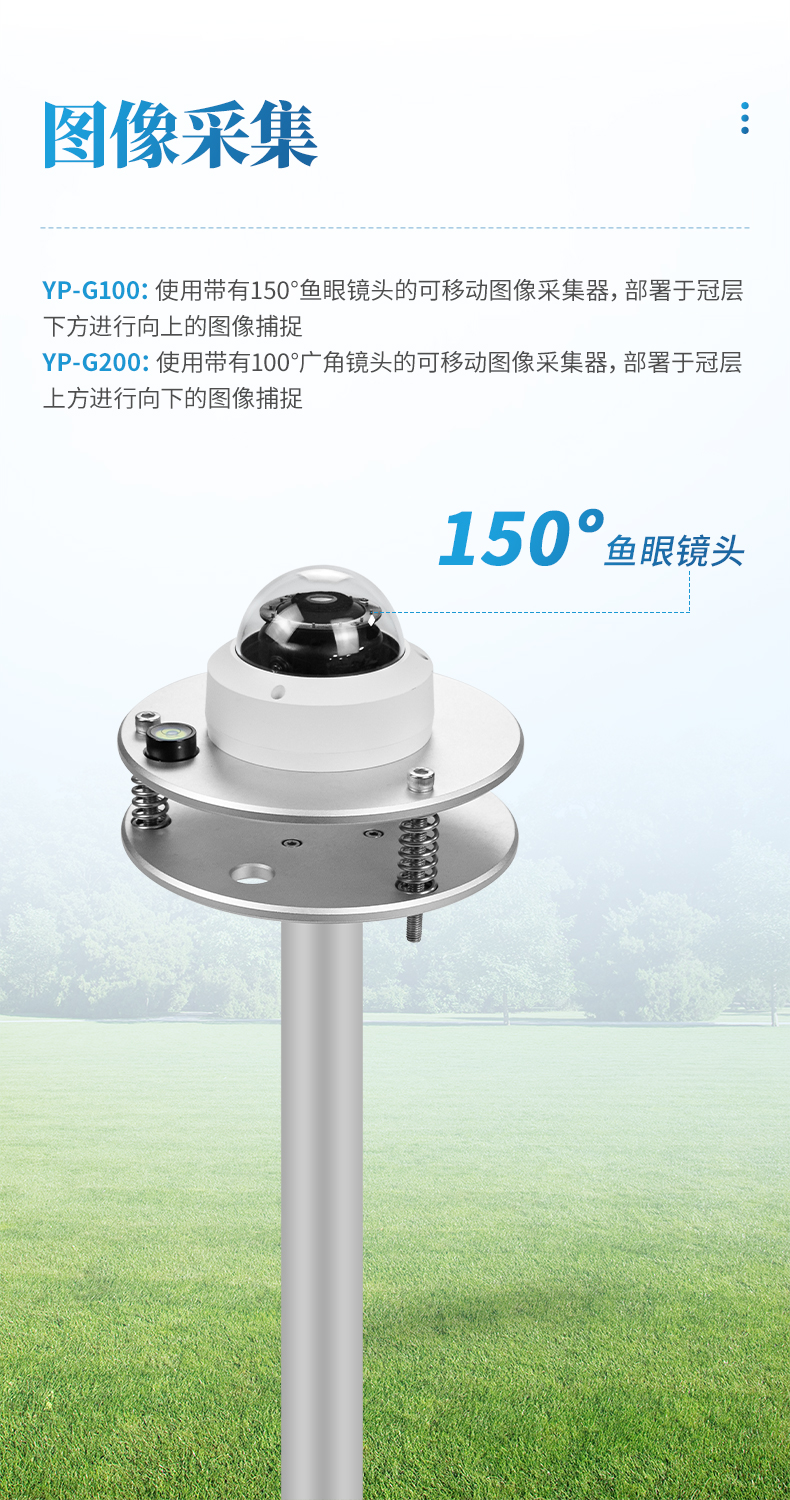

采集方式: 使用帶有100°廣角鏡頭的可移動圖像采集器，部署于冠層上方進行向下的圖像捕捉

分辨率:2592*1944

視角細分: 天頂角由0°～75°(100°廣角鏡頭)可分割成十個區域，方位角360°亦可分割成十個區域

2、光合有效輻射(PAR):

感應范圍: 感應光譜400nm～700nm

測量范圍: 0～2000μmol/㎡?S

3、冠層分析主機:

內置系統: 內置自動圖像分析與處理系統

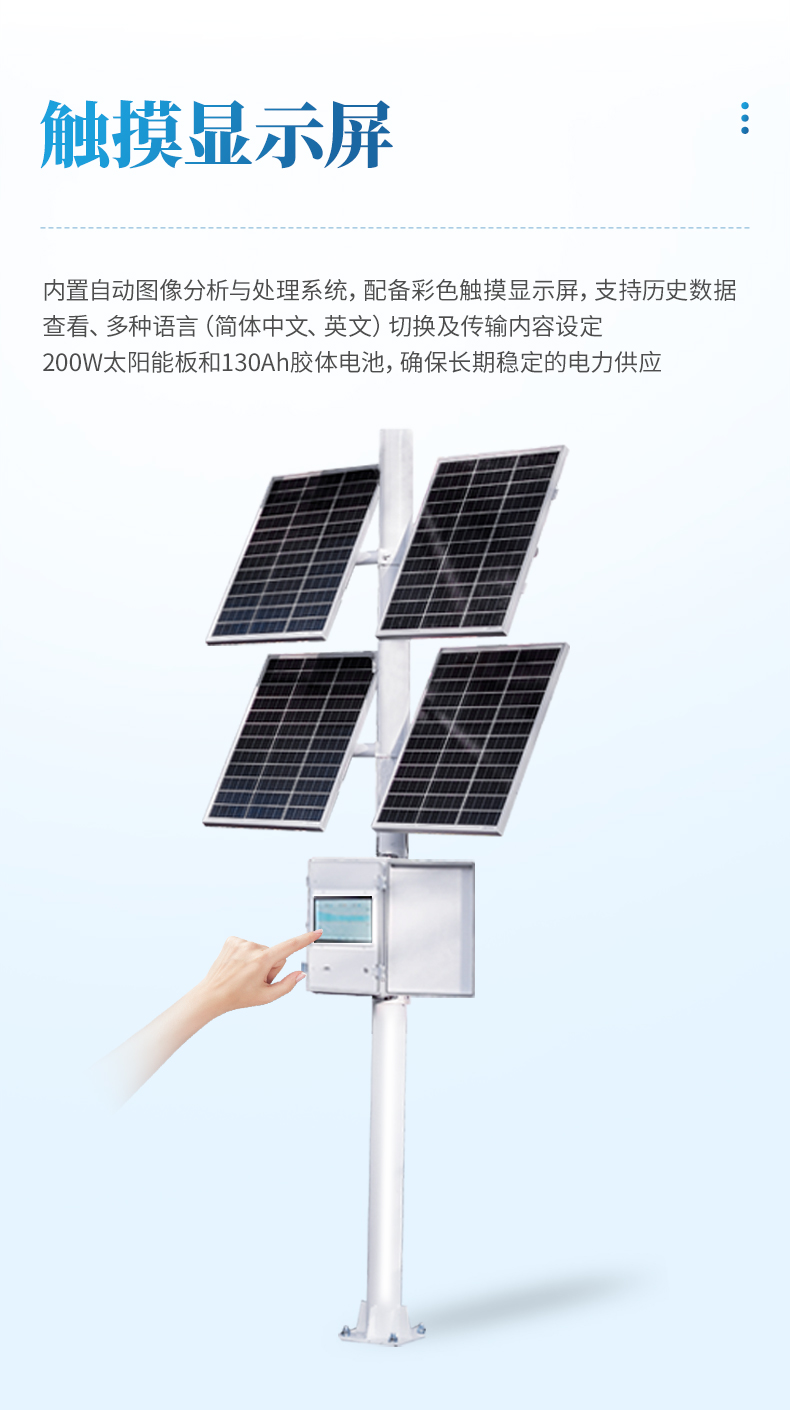

用戶界面: 配備彩色觸摸顯示屏，支持歷史數據查看、多種語言（簡體中文、英文）切換及傳輸內容設定。

色彩校正: 手動調整HSV色彩空間閾值

4、監測范圍:

覆蓋區域: 以冠層分析主機為中心，支持30米范圍內任意點

冠層高度要求: 適用于冠層高度1.5米以下的植物群落

5、采集與傳輸:

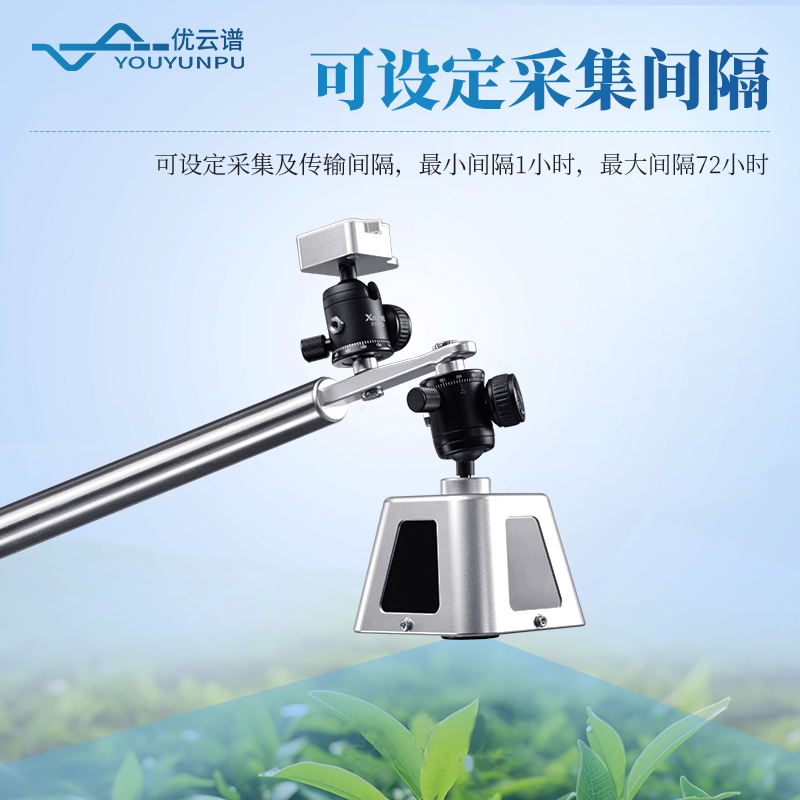

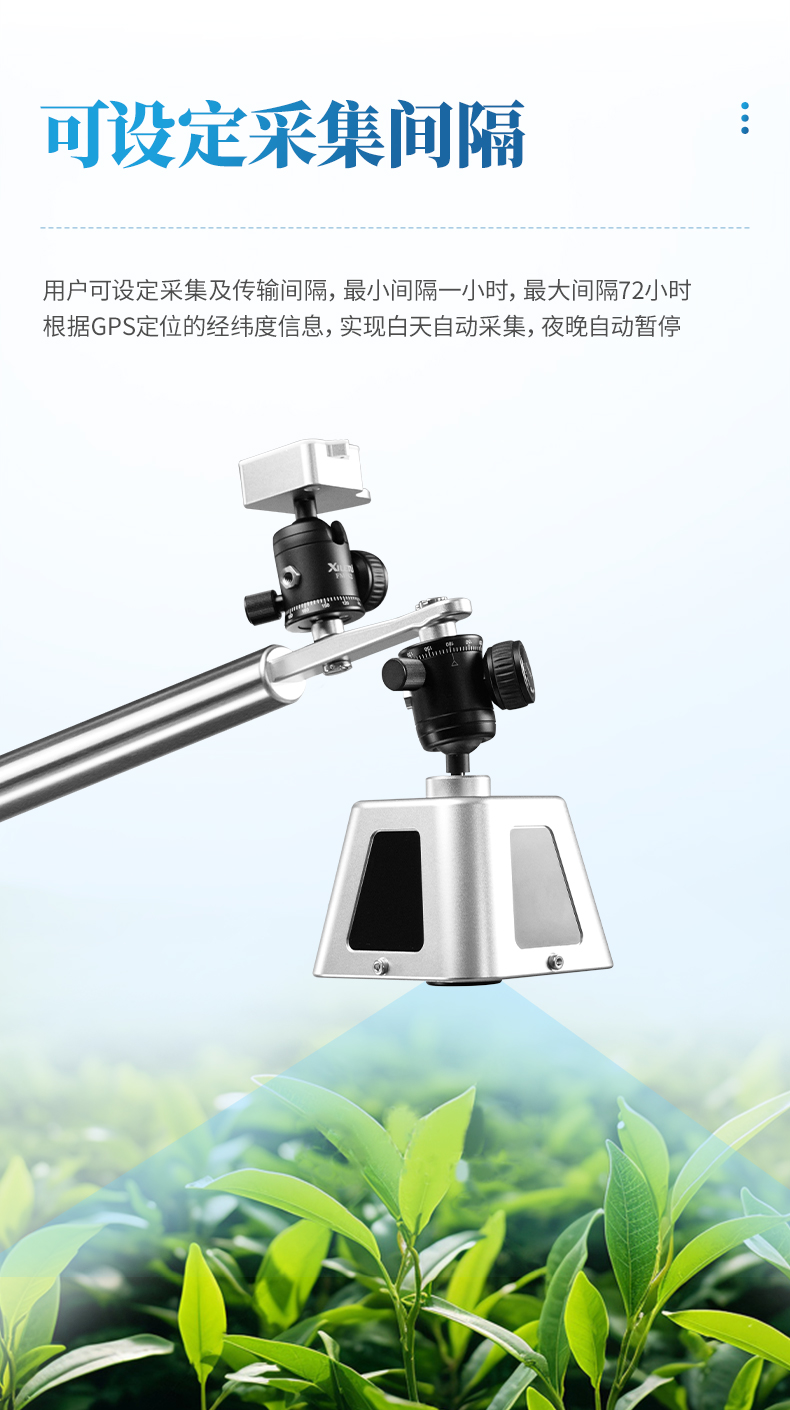

時間間隔: 用戶可設定采集及傳輸間隔，最小間隔1小時，最大間隔72小時

自動化: 根據GPS定位的經緯度信息，實現白天自動采集，夜晚自動暫停

6、數據存儲與傳輸:

本地存儲: 提供20GB的大容量存儲空間，足以保存超過180天的歷史數據與圖像，且支持通過USB接口導出

云平臺: 收集的數據會自動上傳至云端農業數據中心，用戶可通過專用賬號訪問實時數據，并能以表格形式下載

7、能源供給:

太陽能系統: 包括200W太陽能板和130Ah膠體電池，確保長期穩定的電力供應

工作溫度:-10℃～55℃
